TAFCO-PHC

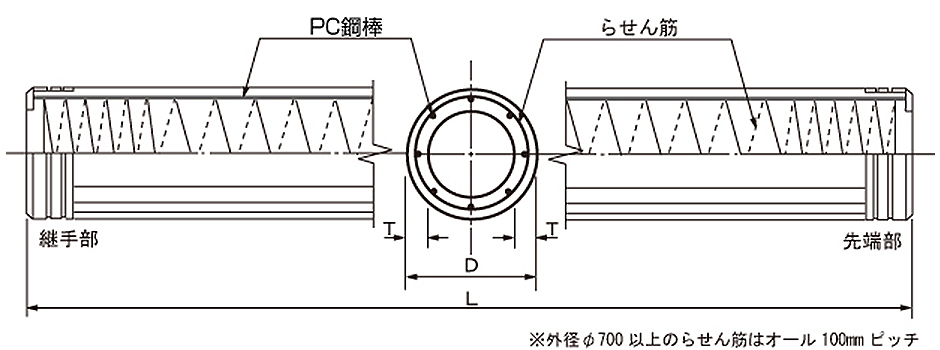

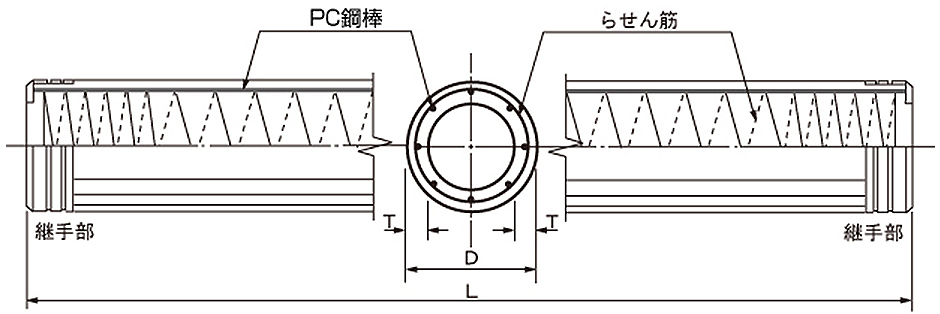

TAFCO-PHC標準構造図

TAFCO-PHC標準仕様

JIS A 5337〔許可番号382040（沼津工場）、382048（東京工場）〕

外径 D mm	厚さ T mm	長さ L m	区分	JIS規格　曲げモーメント kN・m（t・m）		PC鋼棒仕様		断面積 Ac cm²	換算断面積 Ae cm²	換算断面二次モーメント le cm⁴	換算断面係数 Ze cm³
外径 D mm	厚さ T mm	長さ L m	区分	ひびわれ	破壊	径	本数	断面積 Ac cm²	換算断面積 Ae cm²	換算断面二次モーメント le cm⁴	換算断面係数 Ze cm³
300	60	5～13	A	24.5（2.5)	37.3（3.8）	7.1	6	452	462	35,328	2,355
		5～15	B	34.3（3.5）	61.8（6.3）	10.0			471	36,021	2,401
		5～15	C	39.2（4.0）	78.5（8.0）	11.2			476	36,409	2,427
350	60	5～13	A	34.3（3.5）	52.0（5.3）	7.1	8	547	559	61,271	3,501
		5～15	B	49.0（5.0）	88.3（9.0）	10.0			572	62,566	3,575
		5～15	C	58.9（6.0）	117.7（12.0）	11.2			579	63,289	3,617
400	65	5～15	A	54.0（5.5）	81.4（8.3）	7.1	10	684	700	101,821	5,091
			B	73.6（7.5）	132.4（13.5）	10.0			715	103,981	5,199
			C	88.3（9.0）	176.6（18.0）	11.2			724	105,188	5,259
450	70	5～15	A	73.6（7.5）	110.8（11.3）	7.1	12	836	855	159,421	7,085
			B	107.9（11.0）	194.2（19.8）	10.0			873	162,757	7,234
			C	122.6（12.5）	245.2（25.0）	11.2			884	164,620	7,316
500	80	5～15	A	103.0（10.5）	155.0（15.8）	7.1	14	1,056	1,078	246,376	9,855
			B	147.2（15.0）	264.9（27.0）	10.0			1,100	251,359	10,054
			C	166.8（17.0）	333.5（34.0）	11.2			1,112	254,142	10,166
600	90	5～15	A	166.8（17.0）	250.2（25.5）	7.1	19	1,442	1,472	493,703	16,457
			B	245.2（25.0）	441.4（45.0）	10.0			1,502	503,593	16,786
			C	284.5（29.0）	569.0（58.0）	11.2			1,518	509,115	16,971
700	100	5～15	A	264.9（27.0）	397.3（40.5）	10.0	13	1,885	1,926	890,161	25,433
			B	372.8（38.0）	671.0（68.4）	10.0	26		1,967	908,530	25,958
			C	441.4（45.0）	882.9（90.0）	11.2	26		1,989	918,592	26,245
800	110	5～15	A	392.4（40.0）	588.6（60.0）	10.0	17	2,384	2,438	1,487,817	37,195
			B	539.6（55.0）	971.2（99.0）	10.0	34		2,491	1,520,513	38,013
			C	637.6（65.0）	1,275（130.0）	11.2	34		2,520	1,538,422	38,461
900	120	5～15	A	539.6（55.0）	809.3（82.5）	10.0	20	2,941	3,003	2,338,195	51,960
			B	735.8（75.0）	1,324（135.0）	10.0	40		3,066	2,387,187	53,049
			C	833.8（85.0）	1,668（170.0）	11.2	40		3,101	2,414,023	53,645
1,000	130	5～15	A	735.8（75.0）	1,104（112.5）	10.0	24	3,353	3,629	3,509,724	70,194
			B	1,030（105.0）	1,854（189.0）	10.0	48		3,704	3,582,673	71,653
			C	1,177（120.0）	2,354（240.0）	11.2	48		3,745	3,622,632	72,453

有効プレストレス量:A種3.92N/mm²（40kg/cm²）、B種7.58N/mm²（80kg/cm²）、C種9.81N/mm²（100kg/cm²）

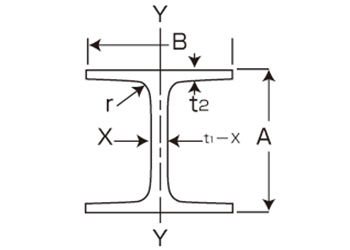

H形鋼

種類	A mm	B mm	t1 mm	t2 mm	r mm	cm²	kg/m	lx cm⁴	ly cm⁴	ix cm	iy cm	Zx cm²	Zy cm²
種類	寸法					断面積	単重	断面二次モーメント		断面二次半径		断面係数
H 形鋼	100	100	6	8	10	21.90	17.2	383	134	4.18	2.47	76.5	26.7
	125	125	6.5	9	10	30.31	23.8	847	293	5.29	3.11	136	47.0
	150	150	7	10	11	40.14	31.5	1,640	563	6.39	3.75	219	75.1
	175	175	7.5	11	12	51.21	40.2	2,880	984	7.50	4.38	330	112
	200	200	8	12	13	63.53	49.9	4,720	1,600	8.62	5.02	472	160
	250	250	9	14	16	92.18	72.4	10,800	3,650	10.8	6.29	867	292
	300	300	10	15	18	119.8	94.0	20,400	6,750	13.1	7.51	1,360	450
	350	350	12	19	20	173.9	137	40,300	13,600	15.2	8.84	2,300	776
	400	400	13	21	22	218.7	172	66,600	22,400	17.5	10.1	3,330	1,120
細幅Ｈ形鋼	250	125	6	9	12	37.66	29.6	4,050	294	10.4	2.79	324	47.0
	300	150	6.5	9	13	46.78	36.7	7,210	508	12.4	3.29	481	67.7
	350	175	7	11	14	63.14	49.6	13,600	984	14.7	3.95	775	112
	400	200	8	13	16	84.12	66.0	23,700	1,740	16.8	4.54	1,190	174
	450	200	9	14	18	96.76	76.0	33,500	1,870	18.6	4.40	1,490	187
	500	200	10	16	20	114.2	89.6	47,800	2,140	20.5	4.33	1,910	214
中幅Ｈ形鋼	294	200	8	12	18	72.38	56.8	11,300	1,600	12.5	4.71	771	160

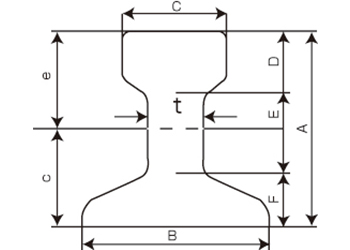

レール

種類	A mm	B mm	C mm	t mm	D mm	E mm	F mm	断面積 A cm²	重量 W Kg/m	c cm	e cm	断面二次モーメント I cm⁴	断面二次半径 i cm	断面係数 Z m³
種類	寸法							断面積 A cm²	重量 W Kg/m	重心位置		断面二次モーメント I cm⁴	断面二次半径 i cm	断面係数 Z m³
JRS,JIS 60Kg	174.00	145.00	65.00	16.50	49.00	94.90	30.10	77.5	60.8	7.78	9.62	3,090	6.31	321
JRS,JIS 50KgN	153.00	127.00	65.00	15.00	49.00	74.00	30.00	64.2	50.4	7.18	8.12	1,960	5.53	242
JRS,JIS 40KgN	140.00	122.00	64.00	14.00	41.00	73.50	25.50	52.0	40.9	6.69	7.31	1,360	5.11	186
JRS,JIS 50KgP.S.	144.46	127.00	67.87	14.29	46.04	70.64	27.78	64.3	50.4	6.69	7.76	1,740	5.20	225
JRS,JIS 37KgA.	122.24	122.24	62.71	13.49	36.12	64.69	21.43	47.3	37.2	5.84	6.38	952	4.49	149
JRS,JIS 30KgA.S.	107.95	107.95	60.33	12.30	30.95	57.55	19.45	38.3	30.1	5.21	5.59	606	3.98	108

TAFCO評定評価製品

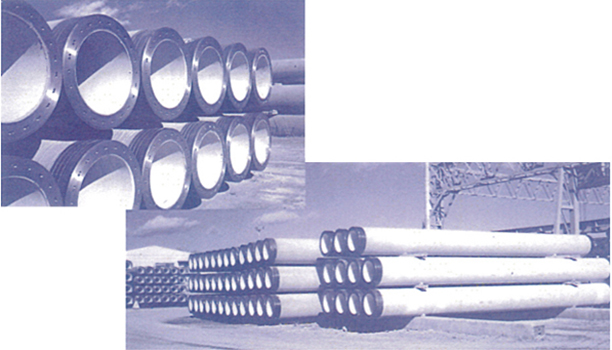

■TAFCOコンクリートパイルの種類
TAFCOコンクリートパイルには、PHCパイル、SCパイルなど、下記のようないろいろなパイルがございます。用途に合わせて最適なパイルをお選びいただけます。

■TAFCO評定評価製品

種類	内容
PHCパイル	設計基準強度85.0N/mm²以上の強度コンクリートを遠心形成し、プレストレスを導入した最もポピュラーなパイルです。
MCパイル	基本的にはPHCパイルと同じですが、導入プレストレス量が大きく、曲げ耐力に優れたパイルです。
STパイル	PHC杭の先端部を1～2ランク大きくしてあるので、大きな先端支持力が得られ、経済設計が可能です。
HITパイル	設計基準強度100N/mm²以上の強度コンクリートを用いた高支持力対応パイルです。PHC、ST、SC杭があります。
PRCパイル・CPRCパイル	PC鋼棒間に異形鉄筋を配置した杭で、靭性が高く耐震性と経済性に優れたパイルです。なお、COPITA仕様のCPRCパイルのらせん筋には、道路橋示方書のせん断補強鉄筋量を配しています。
SCパイル・SCIIパイル	外殻鋼管付きコンクリートパイルで、鋼管の材質がSKK400相当（SCパイル）とSKK490相当（SCIIパイル）があり、最も耐震性が高いパイルです。
FKパイル	PHCパイルの外表面に1mごとに節部を設けた杭で、大きな摩擦力が得られ、経済性に優れたパイルです。
T・P JOINT（無溶接継手）	接続プレート・嵌合方式の無溶接継手です。溶接継手に比較して気象条件（風、雨、気温など）の影響を受けにくく、施工時間も短くなります。

杭の種類	商品名	種類	杭径（ST及び節杭は本体部の杭径）
杭の種類	商品名	種類	300	350	400	450	500	550	600	700	800	900	1000
PHC杭	TAFCO -PHCパイル	A,B,C	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
	TAFCO -MCパイル	D	〇	〇	〇	〇	〇	〇	〇
	HIT -PHCパイル	A,B,C	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
ST杭	TAFCO -STパイル	A,B,C	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
ST杭	HIT -STパイル	A,B,C	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
PRC杭	TAFCO -PRCパイル	I～VI	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
PRC杭	TAFCO -CPHCパイル	I～VI	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
SC抗（SKK400）	TAFCO -SCパイル	4.5～19	〇※	〇※	〇	〇	〇	〇	〇	〇	〇	〇	〇
SC抗（SKK400）	HIT -SCパイル	4.5～22	〇※	〇※	〇	〇	〇	〇	〇	〇	〇	〇
SC抗（SKK490）	TAFCO -SCIIパイル	4.5～19			〇	〇	〇	〇	〇	〇	〇	〇	〇
SC抗（SKK490）	HIT -SCIIパイル	4.5～22	〇※	〇※	〇	〇	〇	〇	〇	〇	〇	〇
節杭	TAFCO -FKパイル	A,B,C	〇		〇

※杭径:300、350のSC杭の杭径は、インチサイズの318.5、355.6mmとなります。

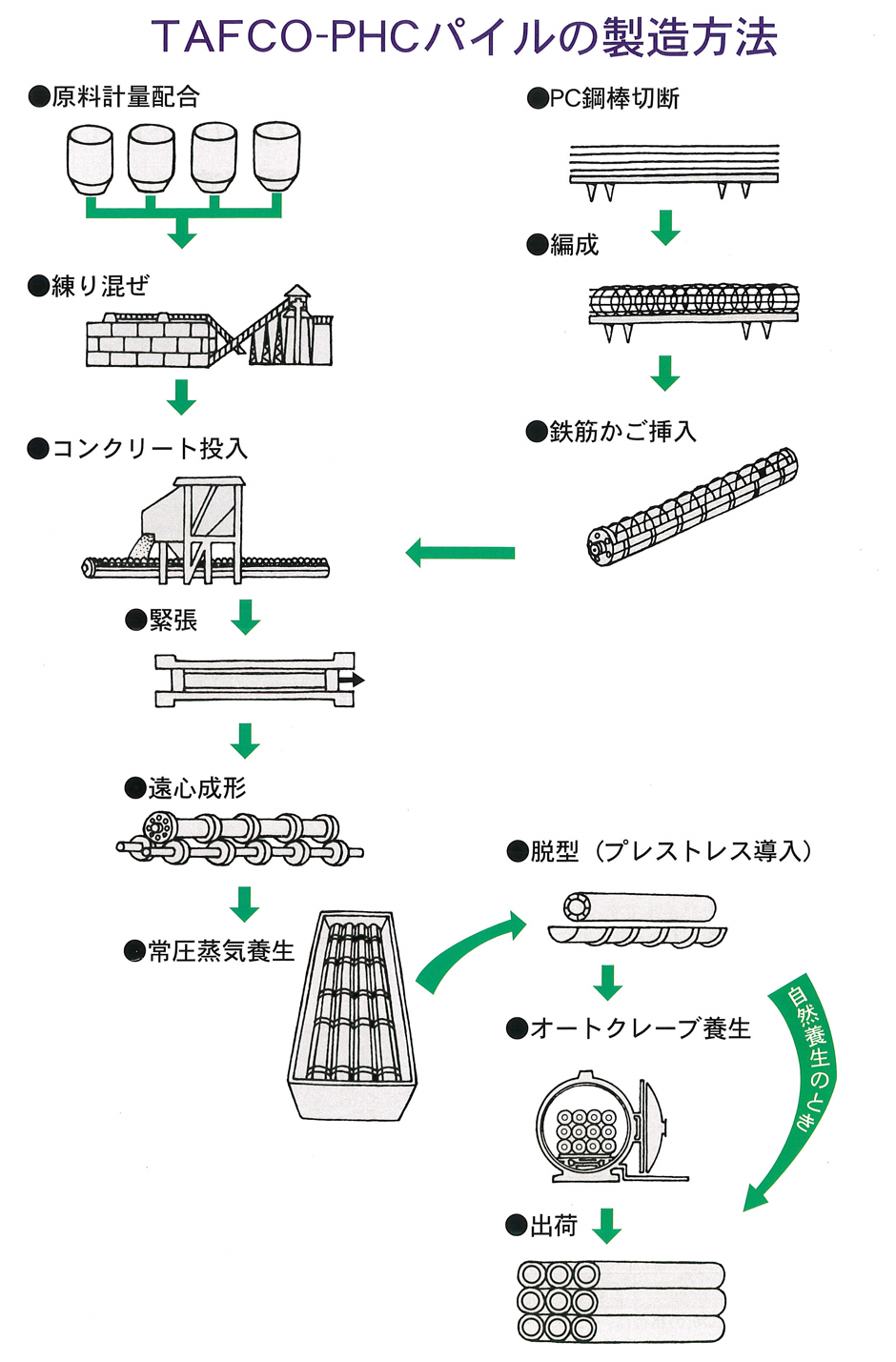

■TASCO-PHCパイルの製造方法

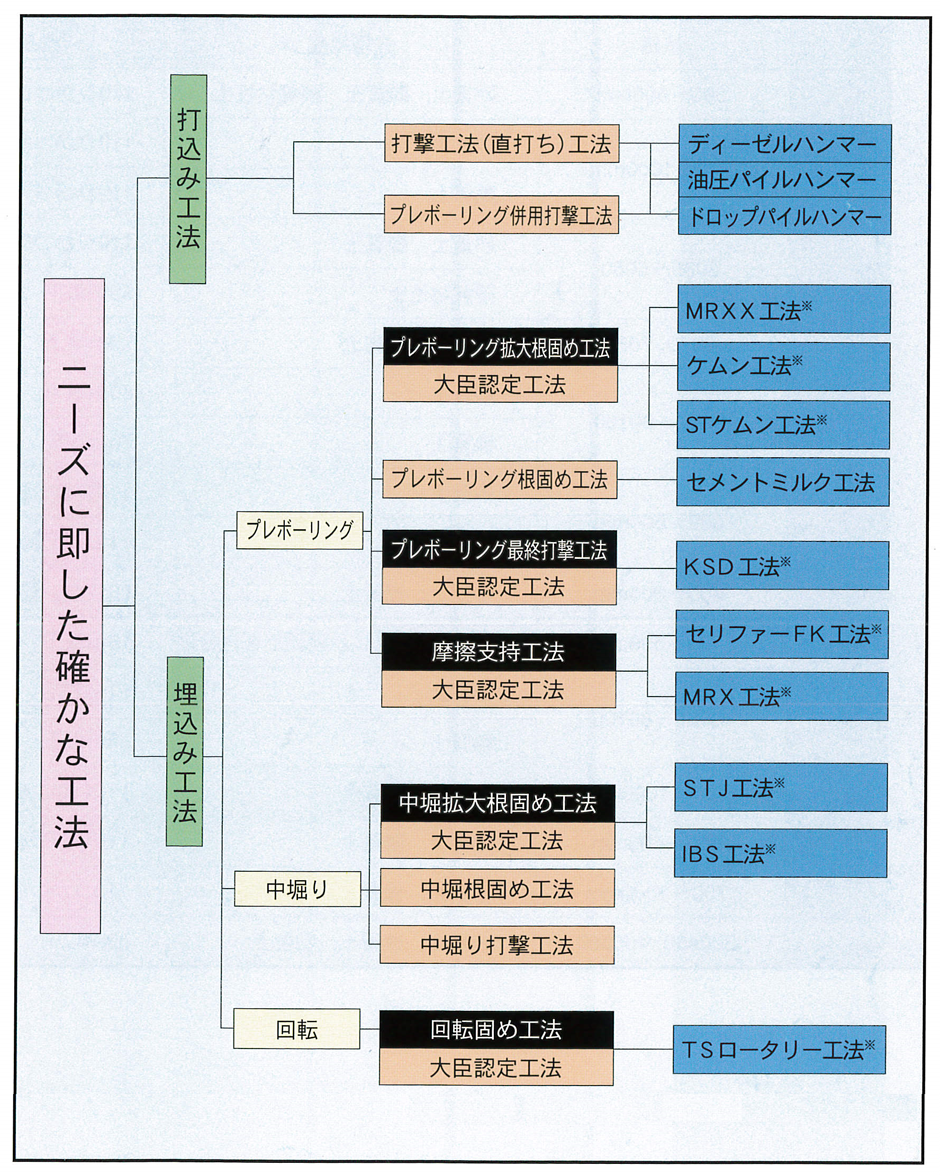

■あらゆる状況・条件にマッチする工法の開発

■適用範囲

工法	適用範囲
工法	杭径	先端地盤	杭長
ケムン	300～600mm	砂質土、礫質土、硬質粘性土	110Dかつ66m以下
	700～1,000mm	砂質土	110Dかつ80m以下
	700～1,000mm	礫質土	110Dかつ70m以下
STケムン	3,035～5,060mm	砂質土、礫質土	110Dかつ66m以下
	3,035～5,060mm	硬質粘性土	30m以下
	6,070～7,080mm	砂質土、礫質土	70m以下
	8,090～90,100mm	砂質土	80m以下
	8,090～90,100mm	礫質土	70m以下
KSD	300～600mm	砂質土	110Dかつ60m以下
KSD	300～600mm	礫質土	110Dかつ40m以下
T・Sロータリー	300～600mm	砂質土、礫質土	90Dかつ35m以下
MRX	300～600mm	砂質土（礫混じり砂質土を含む）	15m以下
MRSS	3,035～80,100mm	砂質土	51m以下
MRSS	3,035～80,100mm	礫質土	53m以下
STJ	450～1,000mm	砂質土、礫質土	110Dかつ80m以下
IBS	450～600mm	砂質土、礫質土	110Dかつ66m以下
IBS	700～1,000mm	砂質土、礫質土	110Dかつ80m以下
セリファーFK	300,450～400,550mm	砂質土、礫質土、粘性土	33m以下

■回転貫入鋼管杭ジー・エクス・パイル
G-ECS PILE

■鋼管杭トップ・プレートジョイント工法　エクス・ティーピー
ECS-TP

鉄骨構造物からコンクリート基礎、地中梁をなくす画期的な基礎杭工法です。

■S-HND工法
場所打ちコンクリート拡底杭のひとつで、軸部径の2倍まで拡底部径が広がり、底面積を4倍にすることにより、掘削土量使用するコンクリート量を軽減でき、高い効率で、かつコストダウンも実現しながら、大きな支持力を得ることができる工法です。
